Composants de puissance pneumatiques

Quelques information sur la norme ISO6358

par Eric Bideaux - publié le , mis à jour le

La norme ISO 6358 propose une approximation mathématique des lois d’écoulement à travers une restriction fixe utilisant seulement 2 paramètres :
- la conductance sonique C, exprimée en l/mn/bar(ANR), image de la section de passage effective du composant déterminée en régime sonique,
- le rapport de pression critique b, délimitant les régimes sonique et subsonique.

Selon l’expression suivante :

  • en conditions soniques : q_m=C \rho_0 P_{up} \frac{T_{0}}{ \sqrt{T_{up}}}
  • en conditions subsoniques : q_m=C \rho_0 P_{up} \frac{T_{0}}{ \sqrt{T_{up}}} \sqrt{1-\left(\frac{\frac{P_{dwn}}{P_{up}}-b}{1-b}\right)^2}

En accord avec les caractéristiques relevées pour de tels composants :

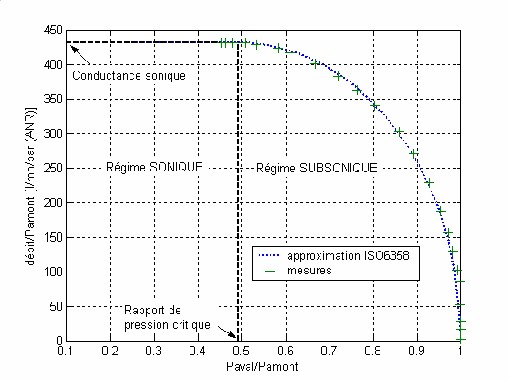

Caractéristique en débit d'un orifice dans le cas d'un fluide compressible
Caractéristique en débit d’un orifice dans le cas d’un fluide compressible
